概述
ZW8-12(G) 系列户外真空断路器为额定电压 12kV，三相交流 50Hz 的户外高压开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空亚弧式置于金属箱内，利用 SMC 绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8-12 (G) 是由 ZW8-12 断路器与隔离开关组合而成的，称为组合断路器，可作为分段开关使用。
本系列产品的操作机构 CT23 型弹簧储能操动机构，分为电动和手动两种。

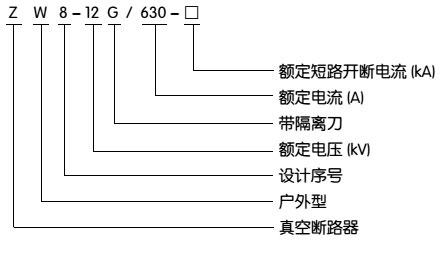

型号及含义
等待上传

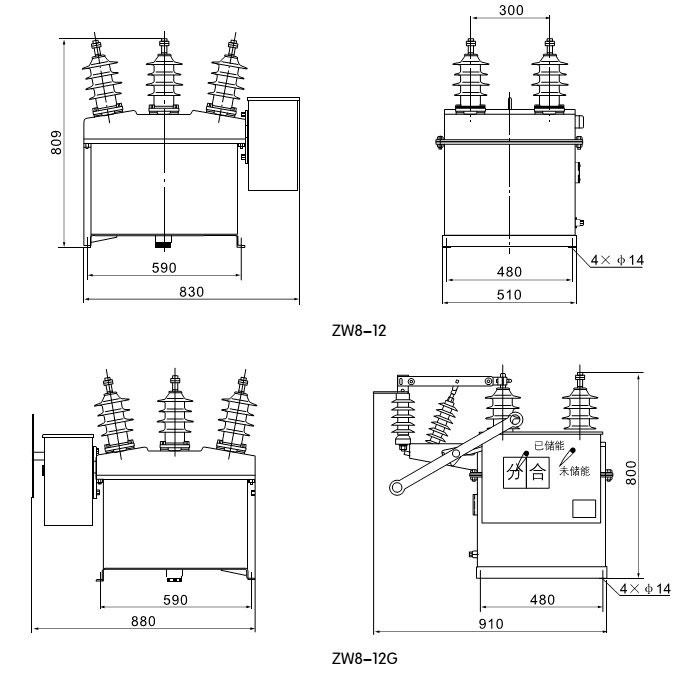

外形及安装尺寸
主要技术参数
序号
名 称
单位
数 据
1
额定电压
kV
12
2
额定电流
A
630
3
工频干耐压(1min)
42
4
雷电冲击耐压(峰值)
75
5
额定短路开断电流
kA
16 20 25
6
额定短路关合电流
40 50 63
7
额定峰值耐受电流
8
4s短时耐受电流
9
额定操作顺序
分-0.3s-合分-180s-合分
10
额定短路电流开断次数
次
30
11
机械寿命
10000
储能电机额定电压
V
DC或AC 220
额定操作电压
配专用弹簧操作机构
分闸线圈
合闸线圈
13
过流脱扣器额定电流
14
动静触头允许磨损厚度
mm
