概述
ZW□-40.5 型户外高压交流真空断路器是额定电压 40.5kV，50Hz 三相交流的电流互感器外置式户外配电设备。主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制，适用于农村电网及频繁操作的场所，特别适用于城网、农网改造的需要。

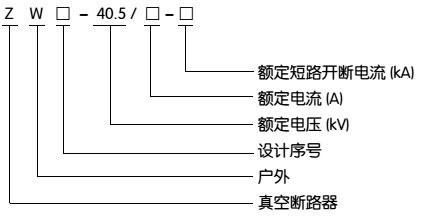

型号及含义
等待上传

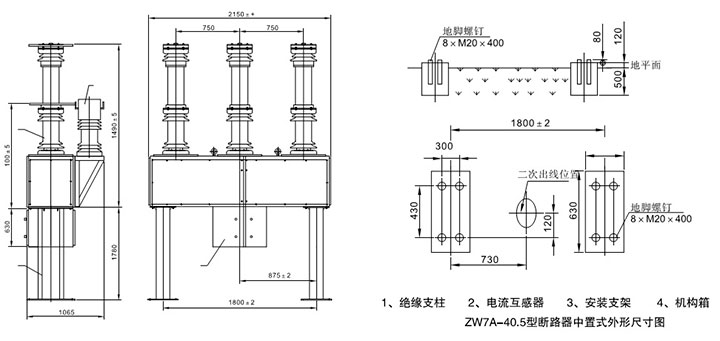

外形及安装尺寸
主要技术参数
序号
名 称
单位
数 据
1
额定电压
kV
40.5
2
额定频率
Hz
50
3
额定电流
A
1250、1600、2000
4
额定短路开断电流
kA
20、25、31.5
5
额定峰值耐受电流
50、63、80
6
额定短时耐受电流
7
额定短路关合电流
8
额定操作顺序
分-0.3s-合分-180s-合分
9
机械寿命
次
10000
10
额定短路开断次数
20
11
工频耐压1min
(湿)相间，对地
80
(干)相间、对地/断口
95
12
雷电冲击耐受电压
相间、对地/断口
180
13
动静触头允许磨损厚度
mm
14
净重
kg
约600
15
触头开距
22±2
16
触头接触行程
4±1
17
平均分闸速度(刚分后12mm)
m/s
1.3-1.8
18
平均合闸速度(刚合前6mm)
1.0-1.7
19
触头合闸弹跳时间
ms
≤3
三相分合闸同期性
21
主回路电阻
μΩ
≤100
22
合闸时间
≤150
23
分闸时间
≤60
