概述

ZW32-12(G)/M630-20 型户外高压永磁智能型 ( 看门狗 ) 真空断路器 ( 以下简称永磁开关 ) 是三相交流 50Hz、额定电压 12kV 的户外高压开关设备。永磁开关主要用作变电站 10kV 出线开关及 10kV 级三相交流电力系统中作为分、合负荷电流，开断过载电流及短路电流的线路保护开关。

断路器符合 GB1984-2003《高压交流断路器》、DL/T402-2007《高压交流断路器订货技术条件》和 DL/T403-2000《12kV~40.5 高压真空断路器订货技术条件》等枝术标准。

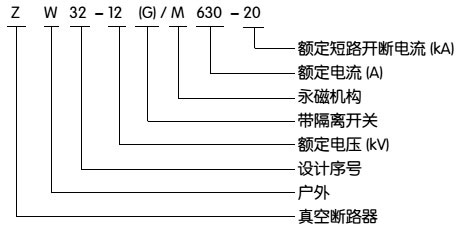

型号及含义

使用环境

1、周围空气温度：上限 +40℃，下限 -40℃；

2、海拔：不超过 3000mm；

3、风压：不超过 700Pa( 相当于风速 34m/s)

4、空气污秽程度：不超过 IV 级；

5、覆冰厚度：不超过 10mm；

6、没有火灾，爆炸危险，化学腐蚀及剧烈振动的场所。

结构特点

1、永磁开关由真空开关本体，单稳定永磁操动机构和智能控制器三部分构成，因而具有广泛的配合范围和灵活方便的动作程序整定方式，具有很高的工作可靠性和安全性，是具有控制和保护功能的新型“机电一体化”智能高压开关设备。

2、断路器符合 GB1984-2003《高压交流断路器》、DL/T402-2007《高压交流断路器订货技术条件》和 DL/T403-2000《12kV~40.5kV高压真空断路器订货技术条件》等技术标准。

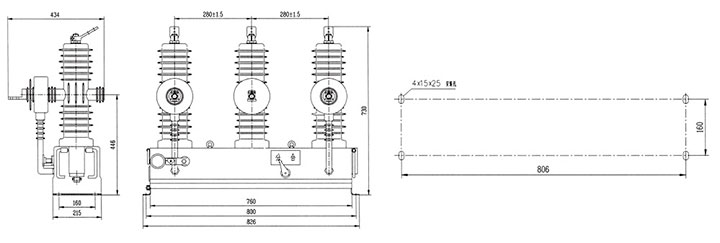

外形及安装尺寸

主要技术参数

序号	名称			单位	数据
1	额定电压			kV	12
2	额定绝缘水平	1min工频耐受电压	干试(对地、极间/断口)		42/48
			湿试		34
		雷电冲击耐压(峰值、极间/断口)			75/85
3	额定电流			A	630
4	额定短路开断电流			kA	20
5	额定操作顺序				O~0.3-CO-180S-COS
6	额定短路开断电流开断次数			次	30
7	额定短路关合电流(峰值)			kA	50
8	额定峰值耐受电流
9	额定短时耐受电流				20
10	额定短路持续时间			S	4
11	分闸时间(从控制单元接到分闸命令至三相触头分离的时间)				0.040~0.060
12	合闸时间(从控制单元接到合闸命令至三相触头闭合的时间)				0.070-0.120
13	机械寿命			次	10.000
14	额定合闸操作电压			V	DC110
15	额定分闸操作电压				DC110
16	过流保护	电流整定倍数			0.2~2.5
		整定电流允差			±10%
		延时整定值		S	0~5
		延时允差			±10%
17	速断保护	电流整定倍数			2.5~10
		整定电流允差			±10%
		延时整定值		S	0~0.5
		延时允差			±10%
18	控制单元交流充电输入电流	额定值		A	5
		波动范围		A	0.5~8
