概述

ZN85-40.5/T2000-31.5 型户内高压真空断路器 ( 以下简称断路器 )，适用于三相交流 50Hz，额定电压 40.5kV 电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。

断路器与操动机构采用上下布置结构，有效地降低了断路器的深度。

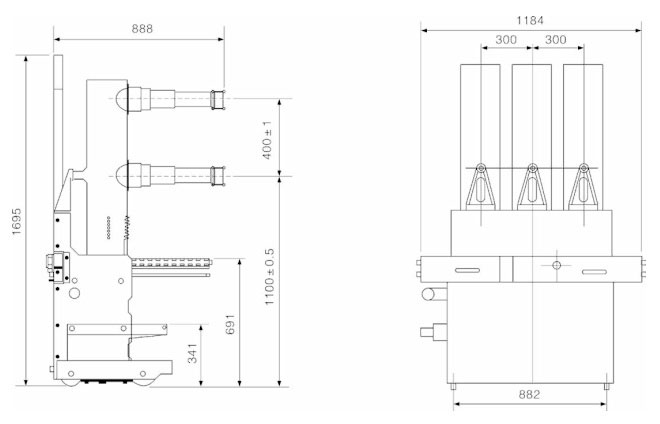

三相灭弧室和相联带电体由三只独立的环氧树脂绝缘筒相隔离，构成复合绝缘结构，断路器满足正常运行条件下的空气距和爬距要求，并有效地减小了断路器的体积。主导电回路真空灭弧室和动静导电联接安装在绝缘筒内，使相间距仅为 300mm。主回路电气连接全部采用固定式连接，具有很高的可靠性。绝缘筒安装在断路器框架上方。

为这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合断路器的上下布置形式，并成为断路器整体结构中不可分割的一部分。机构设计简单，输出曲线及其性能更适用 40.5kV 真空断路器的特点和要求。

总体布局合理、美观、简洁。体积小巧、操作灵活、具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。

该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。

型号及含义
