KYN1(JYN2)-12铠装式交流金属封闭开关手车
日期：2014/8/20 10:41:58 阅读： 次 |
 |
- 概述
- 产品特点
- 外形及开孔尺寸图
- 功能配置
- 接线图
|
适用范围
KYN1-12、JYN2-12 型移开式交流金属封闭开关柜系列手车是三相交流 50Hz 的户内装置，除用于配电系统作配电断路器外，还适用于控制及保护电炉变压器、高压电动机、开合电容器组等操作比较频繁的场所。

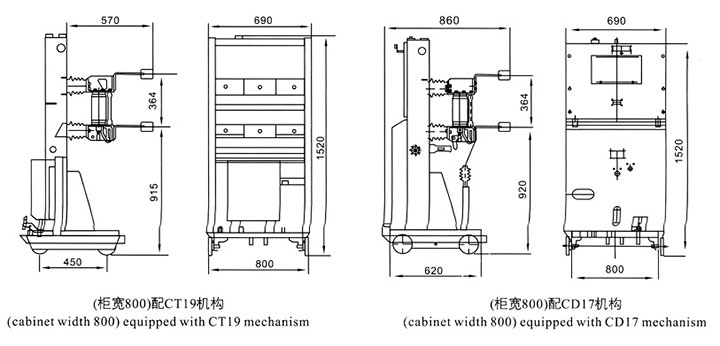

外形及安装尺寸
主要技术参数
1. 弹簧操动机构
序号 | 名称 | 数据 | 直流 | 交流 | 48V | 110V | 220V | 110V | 220V | 380V | 1 | 合闸电磁铁 | 6 | 2.34 | 1.63 | 5 | 2.6 | | 2 | 分闸电磁铁 | 2.4 | 2.34 | 1.63 | 5 | 2.6 | | 3 | 过电流脱扣器 | 5 | 4 | 失压脱扣器 | 额定工作电压(V) | ~110或110 | ~200 | | ~380 | 额定电功率(VA) | ＜40 | 5 | 储能电机 | 型号 | GGZYCJ-11 | 额定工作电压(V) | AC110,220;DC110,220;AC380 | 额定电功率(W) | 70 |
2. 直流电磁操动机构
序号 | 型号 | 所配断路器型号 | 数据 | 合闸 | 分闸 | 110V | 220V | 110V | 220V | 1 | CD17 I | ZN28-12/□-20 | 180 | 90 | 3.8 | 1.9 | 2 | CD17 II | ZN28-12/□-31.5 | 256 | 128 | 3.8 | 1.9 | 3 | CD17 III | ZN28-12/□-40 | 290 | 145 | 3.8 | 1.9 |
3. 手车主要技术数据
序号 | 项目 | 单位 | 数据 | 20kA | 25kA | 31.5kA | 40kA | 1 | 额定电压 | kV | 12 | 2 | 额定电流 | .A | 630/1250/1000 | 1250/1600/2000 | 1250/2500/3150/400 | 3 | 额定短路开断电流 | kA | 20 | 25 | 31.5 | 40 | 4 | 额定短路关合电流(峰值) | kA | 50 | 63 | 80 | 100 | 5 | 额定峰值耐受电流 | kA | 50 | 63 | 80 | 100 | 6 | 4S额定短路耐受电流 | kA | 20 | 25 | 31.5 | 40 | 7 | 额定绝缘水平 | 工作耐压(额定开断前后) | kV | 42 | 冲击耐压(额定开断前后) | 75 | 8 | 额定操作顺序 | | 分-0.3s-合分-180s-合分 | 9 | 机械寿命 | 次 | 1000 | 10 | 额定短路开断电流开断次数 | 次 | 30 | 20 | 11 | 触头开距 | mm | 11±1 | 12 | 超行程(触头弹簧压缩长度) | mm | 4±1 | 13 | 三相分、合闸不同期性 | ms | ≤2 | 14 | 触头合闸弹簧跳时间 | ms | ≤2 | 15 | 平均分闸速度(刚分6mm) | m/s | 1.0±0.3 1.1±0.2 | 16 | 平均合闸速度 | m/s | 0.6±0.2 | 17 | 分闸时间 | 最高操作电压下 | s | ≤0.06 | 最低操作电压下 | ≤0.08 | 18 | 合闸时间 | s | 0.2 | 19 | 各相主回路电阻 | mm | ≤50 | ≤40 | 20 | 动静触头允许磨损累积厚度 | mm | 3 | 21 | 油缓冲器缓冲行程 | | 10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
