VS1(650mm) 型户内真空断路器是三相交流 50Hz，额定电压为 7.2~12KV 的户内高压开关设备。断路器的制造符合我国国家标准 GB1984《交流高压断路器》、JB3855《3.6 ～ 40.5kV 户内高压真空断路器》和相关的 IEC 标准，并具有可靠联锁功能。断路器可进行频繁操作，具有多次开断喝快速重合闸的功能。断路器设计成前后分装的结构形式，既可用作固定安装的单元，也可与盘车配装成单独的手车使用。

使用环境

1、环境温度：不高于 +40℃，不低于 -15℃ ( 允许在 -30℃时储运 )。

2、海拔高度：不超过 1000m。

3、相对湿度：日平均值不大于 95％，月平均不大于 90%，饱和蒸汽压日平均值不大于 2.2×10-3MPa，月平均不大于 1.8× 10-3MPa。

4、地震烈度：不超度 8 级。

5、无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

等待上传

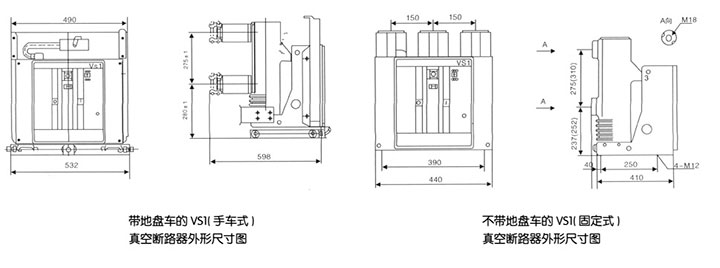

外形及安装尺寸

技术参数 ( 见表 )

序号	名称		单位	数据
1	额定电压		kV	12
2	最高工作电压		kV	12
3	额定电流		A	630 1250	630 1250		630 1250
4	额定短路开断电流		kA	20	25		31.5
5	额定短路关合电流		kA	50	63		810
6	额定峰值耐受电流		kA	50	63		80
7	4S额定短路耐受电流		kA	20	25		31.5
8	额定绝缘水平	工作耐压(额定开断前后)	kV	42(断口48)
		冲击耐压(额定开断前后)		75(断口85)
9	额定操作顺序			分-0.3S-合分-180S-合分
10	机械寿命		次	20000
11	额定短路开断电流开断次数		次	50
12	操作机构额定合闸电压(直流)		V	AC 、DC 110，220
13	操作机构额定分闸电压(直流)		V	AC 、DC 110，220
14	触头开距		mm	11±1
15	超行程(触头弹簧压缩长度)		mm	3.5±0.5
16	三相分、合闸弹跳时间		ms	≤2
17	触头合闸弹跳时间		ms	≤2
18	平均分闸速度		m/s	0.9±1.2
19	平均合闸速度		m/s	0.5±0.8
	分闸时间	最高操作电压下	s	≤0.05
20		最低操作电压下		≤0.08
21	合闸时间		s	0.1
22	各相主回路电阻		υΩ	630≤50		1250≤45
23	动静触头允许磨损累积厚度		mm	3
